电动车连接线选型指南：揭秘“多少平方”背后的安全与效率
在电动汽车（EV）日益普及的今天，电池包、电机控制器、充电系统以及高压附件之间的“血管”——高压连接线，其选型显得。很多的车主、工程师甚至维修人员常有一个疑问：电动车连接线到底需要多少平方毫米（mm²）？
这个问题的答案并非固定不变，而是取决于电流大小、线长、散热条件以及安全标准。本文将深入解析电动车连接线截面积的选择逻辑，提供数据参考，并揭示背后的工程原理。
核心概念：为什么是“平方”？
在电气工程中，“平方”指的是导线横截面积的单位——平方毫米（mm²）。它直接决定了导线的载流能力（Ampacity）。
- 截面积越大：电阻越小，发热越少，能承载的电流越大。
- 截面积越小：成本越低，重量越轻，但容易过热甚至引发火灾。
对于电动车而言，高压系统（400V或800V平台）的电流高达数百甚至上千安培，因此连接线的选型必须兼顾安全性、效率、成本和重量。
影响连接线截面积因素
在选择导线截面积时，不能仅看电流值，还需综合考虑以下因素：
1. 最大工作电流：系统峰值电流决定了导线的最小截面积。
2. 线路长度：长线会导致电压降（Voltage Drop），需凭借增大截面积来补偿。
3. 散热环境：导线是否暴露在空气中？是否包裹在隔热材料中？散热越差，所需截面积越大。
4. 温度等级：电动车线束需耐受125°C、150°C甚至更高温度。
5. 成本与重量：铜材昂贵且沉重，过度设计会增加车辆成本和能耗。
常见电动车子系统连接线截面积参考表
以下表格基于典型电动车高压系统设计经验整理，。实际设计需依据具体车型、电流密度标准（如SAE J1113、GB/T 40223等）实施仿真计算。
| 子系统/应用场景 | 典型工作电流范围 | 推荐导线截面积 (mm²) | 说明 |
|---|---|---|---|
| 电池包内部连接 | 200A - 600A | 35 mm² - 95 mm² | 短距离、高散热，采用铜排或大截面电缆。 |
| 电机控制器输入 | 300A - 800A | 50 mm² - 120 mm² | 需承受峰值电流（启动/加速），散热条件一般。 |
| PTC加热器连接 | 50A - 150A | 16 mm² - 35 mm² | 持续高负荷工作，需考虑长期温升。 |
| 车载充电机（OBC） | 30A - 60A (AC侧) | 6 mm² - 10 mm² | 交流输入侧电流相对较小。 |
| DC-DC转换器输出 | 100A - 300A | 25 mm² - 50 mm² | 向12V低压系统供电，电流较大。 |
| 空调压缩机驱动 | 150A - 400A | 35 mm² - 70 mm² | 高频逆变器输出，需考虑高频损耗。 |
| 快充接口至电池 | 200A - 500A+ | 70 mm² - 150 mm² | 大电流充电，散热要求极高，常采用双拼线或铜排。 |
注：以上数据基于铜芯电缆，环境温度25°C，单根导线在空气中敷设的典型情况。若导线束在一起或处于高温密闭空间，需乘以降额系数（0.7-0.8）。
如何科学计算所需截面积？
基于电流密度的经验法则
在电动车高压线束设计中，电流密度（Current Density, J） 是一个关键参数。取值范围为：- 保守设计：J = 3 - 4 A/mm²（适用于长寿命、高可靠性要求）
- 常规设计： J = 5 - 6 A/mm²（大多数乘用车）
- 紧凑设计：J = 7 - 8 A/mm²（空间受限，散热良好）
计算公式：
其中：- ：导线截面积（mm²）
- ：最大工作电流（A）
- ：电流密度（A/mm²）
示例：若电机控制器输入电流为400A，采用常规设计（J=5 A/mm²）：
所以应选择至少80 mm²的导线，实际工程中选用95 mm²以留有余量。
基于电压降的校验
对于长距离布线（如从电池包到车尾电机），需校验电压降（ΔU）是否超标。一般要求高压系统电压降不超过额定电压的1%。- ：铜电阻率（约0.0175 Ω·mm²/m）
- ：线路长度（m）
- ：电流（A）
- ：截面积（mm²）
若计算出的ΔU过大，则需增大S。

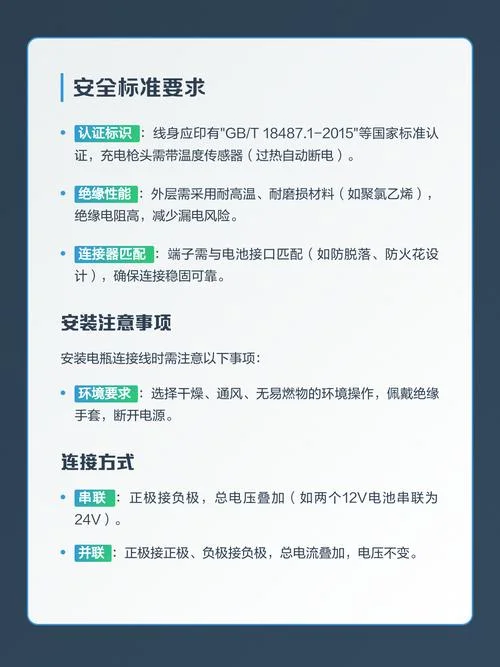

常见误区与注意事项
1. 误区一：“线越粗越好”- 虽然粗线更安全，但会增加重量和成本，效应车辆续航。，过粗的导线在弯折和安装时更困难，损伤绝缘层。
- 电动车高压线采用硅橡胶（Silicone）或交联聚乙烯（XLPE）绝缘。必须确认导线额定温度（如125°C、150°C）与实际工作环境匹配。
- 即使导线截面积足够，若端子压接不良，仍会在连接点产生高电阻和局部过热。务必使用专用压接工具并遵循扭矩规范。
- 根据国际标准（如ISO 6722）和中国国标（GB/T 40223），高压线束为橙色，以便警示和识别。
未来趋势：高压平台与轻量化
随着800V高压平台的普及，相同功率下电流减半，理论上可使用更小截面积的导线，从而减轻重量和成本。，铝导线因其轻量化优势，在部分非核心高压部件中开始应用，但其连接工艺和电阻率特性需特别处理。
电动车连接线的“平方数”选择是一门平衡艺术，需在安全、性能、成本、重量之间找到最优解。对于普通用户而言，了解基本常识有助于判断维修质量；对于工程师而言，则需借助专业工具进行精确计算与仿真。
安全无小事，选型须严谨。 无论是设计还是改装，务必遵循国家标准和行业规范，确保每一根“血管”都健康可靠。
---
免责声明：这篇文章内容，不构成专业电气设计建议。实际工程应用请依据相关国家标准（如GB/T、QC/T等）及制造商技术规范执行。
